美浦森实验室

实验室介绍

美浦森实验室(MS OpenLab)成立于 2019 年,2024 年 3 月通过中国合格评定国家认可委员会(CNAS)审核,获得 CNAS 认可证书,标志着实验室具备国家及国际认可的检测分析能力、配套环境设施与管理水平。

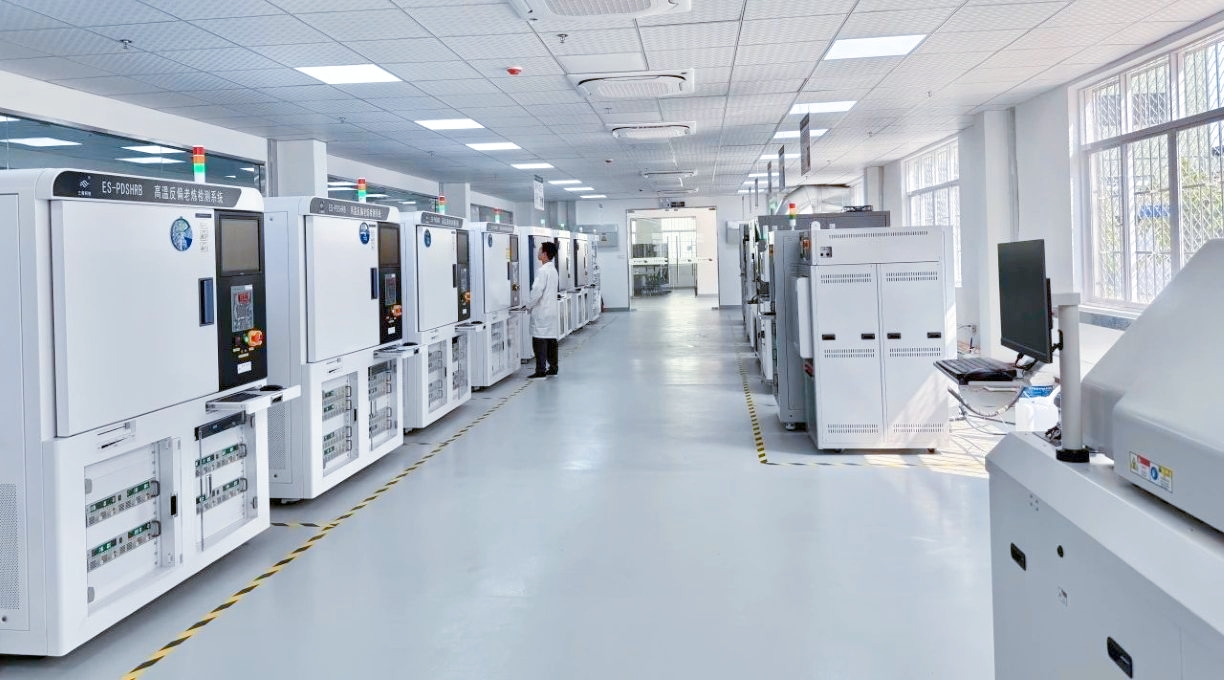

实验室下设器件实验室、可靠性实验室、失效分析实验室、应用实验室四大板块,总面积超 1000 平方米,累计投入超 4000 万元,拥有国内外先进仪器设备 100 余台,具备 Diode / MOSFET / SiC / IGBT 等功率器件单管及模块的全参数测试能力。

实验室秉承"科学、公正、准确、高效"的原则,持续完善 AEC-Q101 可靠性评估与失效分析能力,为半导体行业客户提供专业、可信赖的检测服务。

实验室外观
1000㎡+
实验室总面积
4000万+
累计设备投入
100台+
先进仪器设备
CNAS
国家认可资质

四大实验室

元器件测试室
01

元器件测试室

DEVICE TEST LAB

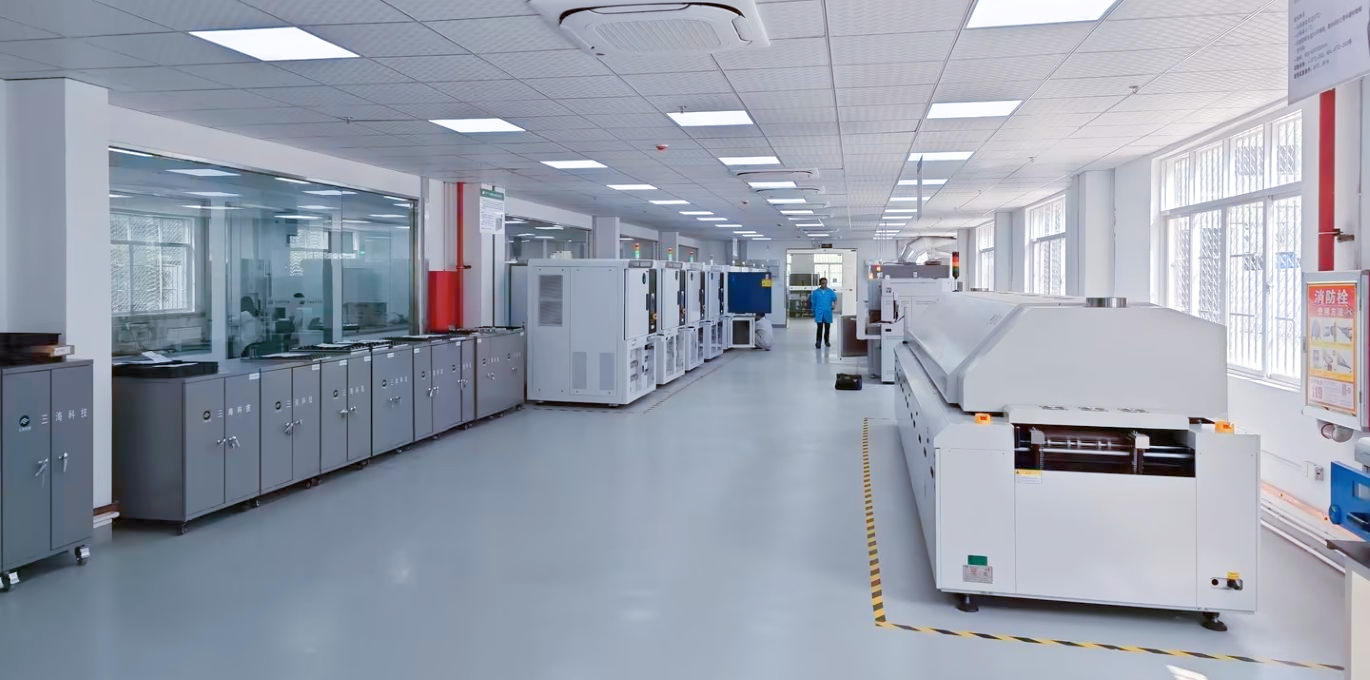

配备国内外高精度参数测试仪器,可提供 Diode / MOSFET / SiC / IGBT 等功率器件单管及模块的全参数测试,为产品研发、生产确认和规格书测试提供可靠数据支撑。

静态参数 动态参数 热阻测试 ESD
可靠性实验室
02

可靠性实验室

RELIABILITY LAB

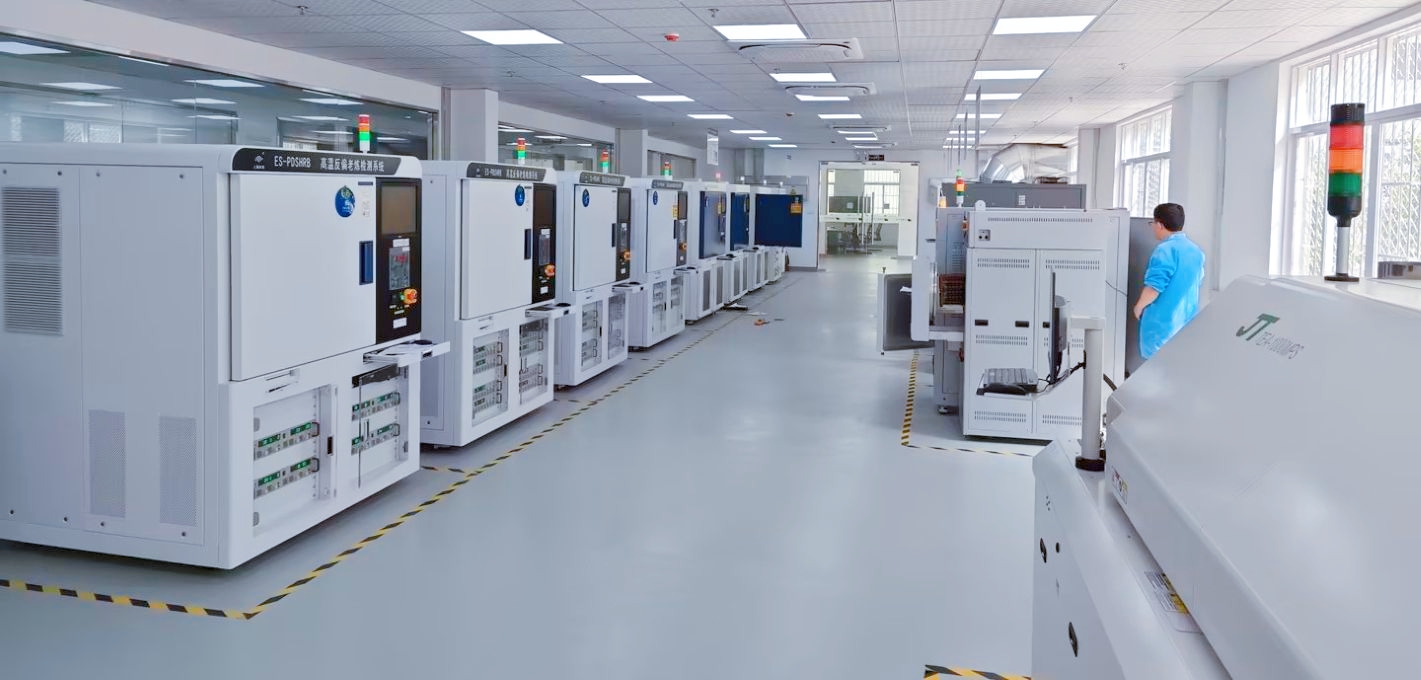

依据行业、国内及国际标准建立功率器件可靠性评估能力,可承接可靠性增长试验、鉴定试验、寿命试验及筛选试验,持续完善 AEC-Q101 全项验证能力。

HTRB HTGB THB 温度循环
失效分析实验室
03

失效分析实验室

FAILURE ANALYSIS LAB

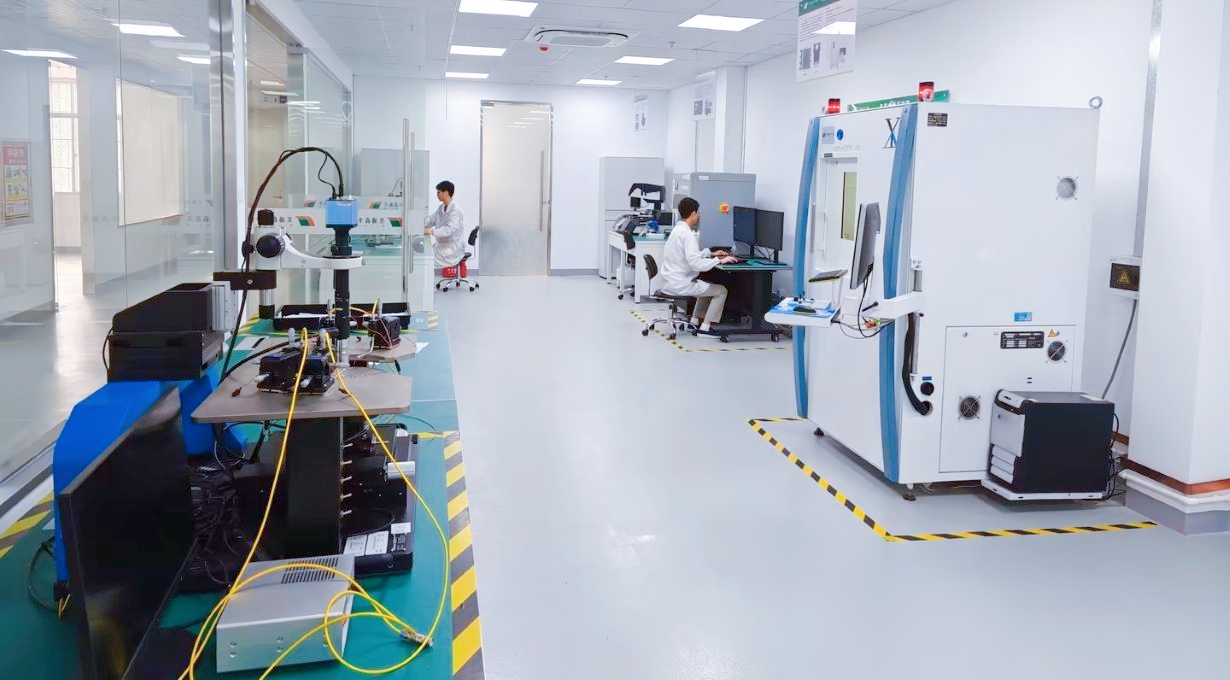

对失效或有缺陷的器件及系统产品,通过专业测试分析技术确认失效现象、定位失效模式与机理、查明根本原因,并提出改进与预防措施,助力产品设计优化与工艺提升。

X-Ray SAT EMMI FIB
应用实验室
04

应用实验室

APPLICATION LAB

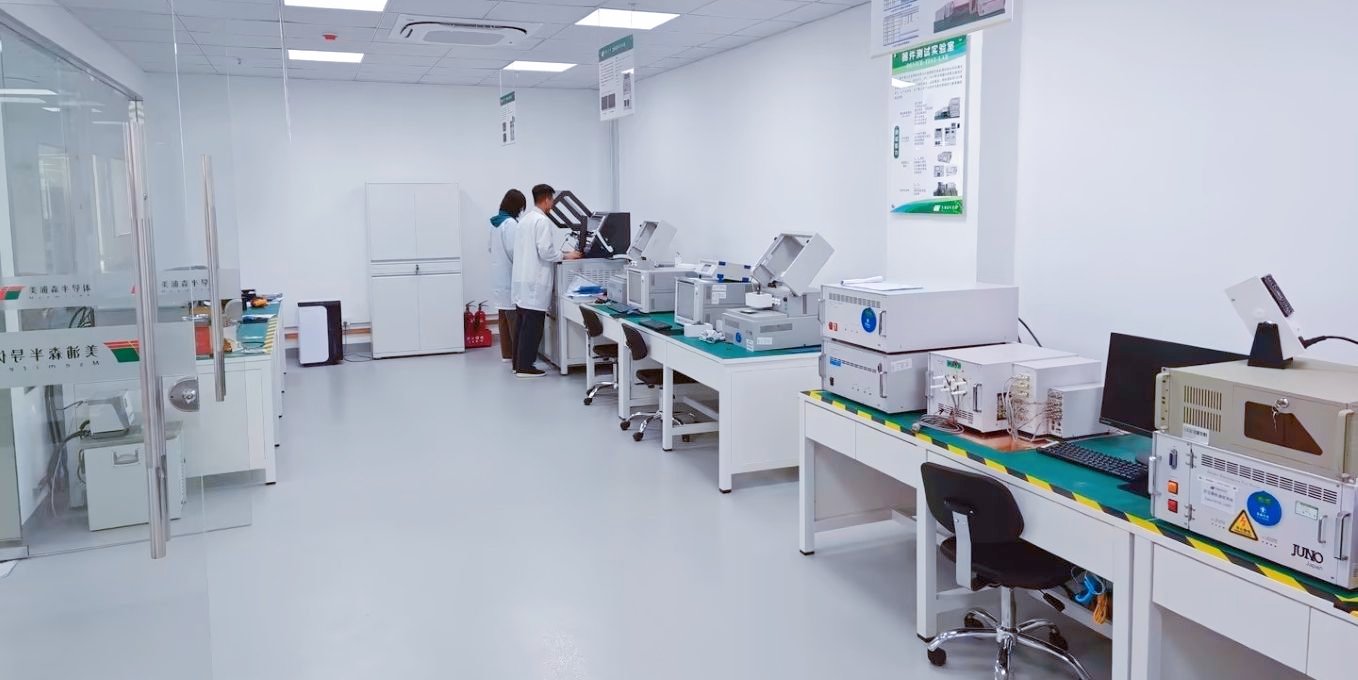

配备先进应用测试平台,可针对各类电子产品特性进行应用级测试,覆盖开关电源、充电器、LED 电源、通信电源、锂电池保护板、电机控制器及电动汽车控制器等场景。

开关电源 电机驱动 电池保护 车规测试

检测能力

覆盖功率器件全生命周期测试需求,依据 JEDEC / AEC-Q101 / IEC 等标准执行

检测项目 针对产品 能力参数
静态参数测试 MOSFET、IGBT、DIODE、第三代半导体器件等单管/模块 电压最高 3000V,电流最高 1500A,测温范围 -55℃ ~ 175℃
开关时间测试 MOSFET、IGBT、DIODE、第三代半导体器件等单管 电压最高 2000V,电流最高 200A
反向恢复时间测试 MOSFET、IGBT、DIODE、第三代半导体器件等单管 电压最高 2000V,电流最高 200A
结电容测试 MOSFET、IGBT、DIODE、第三代半导体器件等单管 容值 100fF ~ 100nF,频率 1kHz ~ 1MHz,扫描电压最高 3000V
栅电荷测试 MOSFET、IGBT、DIODE、第三代半导体器件等单管 栅电荷 1nC ~ 1μC,扫描电压最高 3000V
短路耐量测试 MOSFET、IGBT、第三代半导体器件等单管 电压最高 900V,短路电流最高 1200A
热阻测试 MOSFET、IGBT、DIODE、第三代半导体器件等单管 支持 RθJA、RθJC、瞬态热阻测试,最大加热功率 1500W
雪崩能量测试 MOSFET、IGBT、DIODE、第三代半导体器件等单管 VDD 最高 150V,电感 10μH ~ 159.9mH,电流 0.1 ~ 200A,雪崩电压最高 2500V
ESD-HBM MOSFET、IGBT、DIODE、第三代半导体器件等单管 电压输出最高 8KV,最小步进 10V
ESD-MM MOSFET、IGBT、DIODE、第三代半导体器件等单管 电压输出最高 4KV,最小步进 10V
ESD-CDM MOSFET、IGBT、DIODE、第三代半导体器件等单管 电压输出最高 4KV,最小步进 5V
二极管浪涌测试 MOSFET、IGBT、DIODE、第三代半导体器件等单管 最大 1500A,正弦半波:1/2/3/4/5/6/7/8/8.3/9/10ms
检测项目 针对产品 能力参数
高温反偏试验 (HTRB) 单管:MOSFET、IGBT、DIODE、第三代半导体器件 高温最高 175℃,反偏电压最高 2000V
模块:MOSFET、IGBT、DIODE、第三代半导体器件 热板高温最高 200℃,电压最高 2000V,负压最大 -60V
高温栅极试验 (HTGB) 单管:MOSFET、IGBT、DIODE、第三代半导体器件 高温最高 175℃,栅极电压 ±60V
模块:MOSFET、IGBT、DIODE、第三代半导体器件 热板高温最高 200℃,栅极电压 ±60V
低温反偏试验 (LTRB) MOSFET、IGBT、DIODE、第三代半导体器件等单管 低温最低 -55℃,反偏电压最高 2000V
高温存储试验 (HTSL) MOSFET、IGBT、DIODE、第三代半导体器件等单管/模块 高温最高 200℃
低温存储试验 (LTSL) MOSFET、IGBT、DIODE、第三代半导体器件等单管/模块 低温最低 -55℃
高温高湿试验 (H3TRB) 单管:MOSFET、IGBT、DIODE、第三代半导体器件 80℃ / 85%RH,反偏电压最高 2000V
模块:MOSFET、IGBT、DIODE、第三代半导体器件 80℃ / 85%RH,电压最高 2000V,负压最大 -60V
高低温循环试验 (TC) MOSFET、IGBT、DIODE、第三代半导体器件等单管/模块 高温最高 200℃,低温最低 -70℃
高加速应力试验 (HAST) MOSFET、IGBT、DIODE、第三代半导体器件等单管 80℃ / 85%RH,反偏电压最高 1500V
无偏压高加速应力试验 (UHAST) MOSFET、IGBT、DIODE、第三代半导体器件等单管 标准条件:130℃,85%RH,96h
高压蒸煮试验 (PCT/AC) MOSFET、IGBT、DIODE、第三代半导体器件等单管 标准条件:121℃,100%RH,96h
间歇寿命试验 (IOL) MOSFET、IGBT、DIODE等单管 结温差可达 100℃,单板最大加热功率 1200W
预处理试验 (Pre-con) 所有表面贴装器件 支持 JEDEC 标准所有 MSL 等级预处理要求
潮气敏感度等级试验 (MSL) 所有表面贴装器件 支持 JEDEC 标准所有 MSL 等级评估
检测项目 针对产品 能力参数
外观检查 / 确认 各类电子元器件 最大放大倍数 2000X
电性确认 MOSFET、IGBT、DIODE、第三代半导体器件等单管 电压最高 3000V,电流最高 1500A
X-Ray 检测 各类电子元器件 最高电压 160kV,μm 级别分辨率
超声波检测 (SAT) 各类电子元器件 支持 A-scan、B-scan、C-scan、T-scan 等扫描模式
剖面分析 各类电子元器件及成品板 金相样品制备、样品观察

开关电源测试

能效、纹波、动态响应、负载调整率、线性调整率、启动时序、保护功能验证

充电器 / 适配器

PD / QC 快充协议、恒压恒流、转换效率、待机功耗、短路保护、过温保护

LED 驱动测试

恒流精度、调光范围、功率因数、THD、耐压、浪涌、雷击测试

通信 / 服务器电源

高效率白金/钛金认证级测试、冗余备份、热插拔、均流、远端采样

锂电池保护板 BMS

过充/过放/过流/短路保护、均衡功能、SOC 精度、温度保护、通信协议

电机控制器 / 电调

启动性能、调速范围、堵转保护、效率 MAP、再生制动、FOC 算法验证

电动汽车 OBC / DC-DC

充放电效率、功率因数、双向变换、CAN 通信、高压互锁、绝缘检测

PC 电源 / 消费电子

80PLUS 认证级测试、PG/PF 时序、保持时间、交叉调整率、噪音测试
